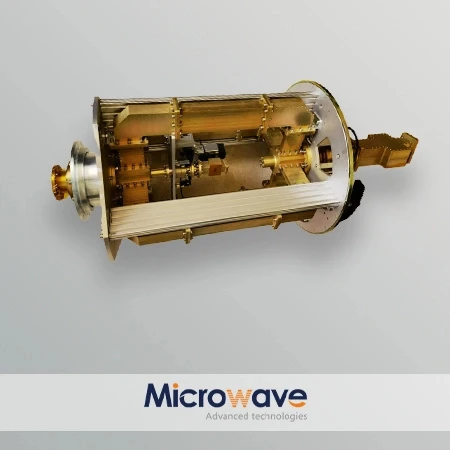

C&Ku multiband priima tik tiekimo sistemą Aprašymas
Pagrindiniai parametrai
Du ku prievado prievadai priimami stačiakampiu būdu, su vertikalia ir horizontalia poliarizacija. Dviejų imtuvų prievadų vertikalios ir horizontalios padėties gali būti perjungtos 90 laipsnių kampu.
Šis antenos tiekimas vienu metu priima dviejų priešingų žiedinių arba dviejų stačiakampių tiesinių poliarizacijų 3.4 - 4.8 GHz diapazone ir dviejų priešingų žiedinių arba dviejų stačiakampių tiesinių poliarizacijų signalus 10 diapazone.{{4} }.75 GHz .
| C/Ku Dual Band gauna tik tiekimo sistemą | ||
| Darbinis dažnis, GHz | C | Ku |
| 3.{1}}.8 GHz | 10.{1}}.75 GHz | |
| Poliarizacija |
Dvigubas tiesinis/ Dvigubas apskritas (Gali būti perjungiamas rankiniu arba motoriniu būdu) |
Linijinis |
| VSWR | Linijinis: 1,35:1 | 1.35:1 |
| Apskritis:1.30:1 | ||
|
Ašies santykis, dB (Circular-polarized) |
0.5 | - |
| Sąsaja | WR229 | WR75 |
| Uosto Nr. | 2 | 2 |
| Įterpimo nuostolis, dB | Mažiau nei arba lygus 0.3dB | Mažiau nei arba lygus 0.5dB |
| Izoliacija |
L/R-HCP=20dB H/V-POL=35dB |
|
| C/Ku izoliacija |
30dB |
|
